Diseño en 3D

Cada vez más empresas diseñan en 3D, por lo que está aumentando la demanda de archivos BIM Genie® por parte de arquitectos y clientes. Algunos de los modelos más populares solicitados son las plataformas de tijera y las plataformas articuladas.

Genie ha reaccionado rápidamente creando una biblioteca en crecimiento de archivos BIM para algunos de nuestros modelos más populares y modelos nuevos. Estos archivos .rfa permiten a arquitectos y contratistas insertar plataformas Genie específicas en los planos de diseño en 3D de un edificio. De este modo, pueden saber cómo se desempeñará una plataforma de tijera, telescópica o articulada, o bien un manipulador telescópico en obra, incluso antes de que esta comience.

¿Cómo se crean?

Nuestro equipo de ingenieros trabaja estrechamente con nuestro equipo de diseño BIM para asegurar que todos los archivos de los equipos en 3D se ven y funcionan en el mundo virtual del mismo modo que en la realidad.

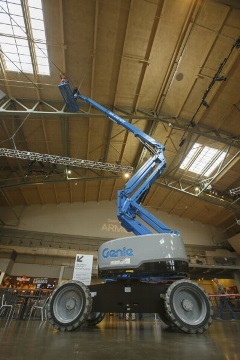

El proceso comienza con un diseñador BIM que utiliza versiones simplificadas de planos AutoCAD de una máquina Genie, por ejemplo la plataforma articulada híbrida Genie Z®-60 FE. Adicionalmente, el diseñador utiliza la hoja de especificaciones de la plataforma para obtener las especificaciones relevantes de tamaño, alcance, rango de movimiento y peso.

El diseñador utiliza entonces toda esta información para crear una réplica virtual exacta de la plataforma articulada Genie Z-60 FE en un formato de archivo .rfa. Luego, un ingeniero de Genie revisa y prueba el archivo para asegurar que en el plano se han incluido todas las funcionalidades de la máquina del mundo real. De media, el proceso lleva un par de semanas hasta quedar completado.

El archivo .rfa final se carga entonces en la página de soporte Genie para modelos BIM: https://www.genielift.com/es/support/bim. Todos los archivos .rfa de máquinas disponibles pueden descargarse gratuitamente para su uso con fines de planificación.

¿Cómo se utilizan?Designing in 3-D

La funcionalidad es clave para los archivos BIM. Los arquitectos, contratistas generales y contratistas mecánicos necesitan conocer las capacidades de la máquina en relación a las limitaciones derivadas del diseño estructural. El tamaño de las máquinas se mostrará a escala en el plano 3D. La máquina se moverá por la obra virtual y su brazo se puede extender y retraer para mostrar las capacidades de alcance en relación al edificio.

Antes, con los planos sobre papel en 2D, los contratistas planificaban mucho y suponían otro tanto para determinar qué tamaño de máquina era necesario para alcanzar todos los puntos de acceso interiores y exteriores, así como para atravesar todas las puertas siendo soportadas por el suelo. Los puntos de acceso que requerían una plataforma articulada con capacidades de alcance por arriba y encima eran incluso más difíciles de planificar previamente.

Con el diseño en 3D, un contratista puede insertar una máquina Genie específica dentro del modelo o plano digital.

Puede mover virtualmente la máquina a través de puertas y alrededor de obstáculos para comprobar el tamaño de máquina que necesitan para completar el trabajo. El archivo BIM también incluye el peso de la máquina, de forma que un contratista ya sabrá si el suelo soportará el peso.

El diseño en 3D ya incluye mucho de lo que antes se hacía directamente en obra durante la construcción y lo soluciona de antemano en el ordenador. Permite a los contratistas planificar previamente los tipos de equipos de elevación que serán necesario para instalar la iluminación, conductos, servicios públicos y otros elementos. Además, permite al contratista ver en el estado del diseño todas las áreas donde una plataforma de tijera no será factible y se necesitará una plataforma telescópica o articulada.

¿Qué hago si no veo el modelo que necesito?

A corto plazo tenemos planificado incluir en la biblioteca BIM Genie 30 de los modelos más solicitados y modelos nuevos. A medida que vamos desarrollando nuevos modelos, iremos diseñando planos BIM de las máquinas para la biblioteca.

Si usted necesita un archivo BIM de un modelo no listado en nuestra página de soporte, contáctenos. Eso nos ayudará a determinar qué archivos BIM son los más necesarios.
